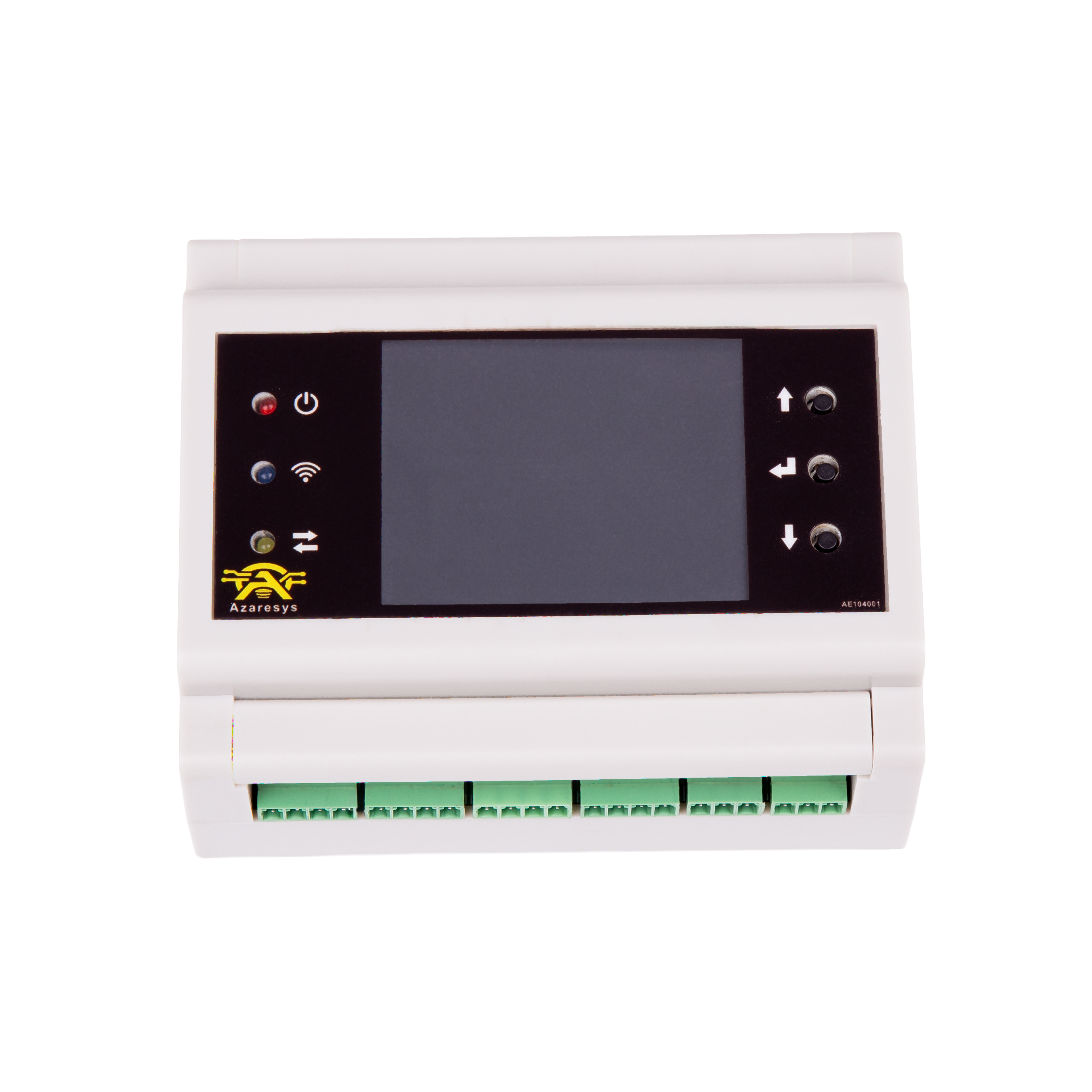

کنترلر هوشمند AZ_IOT 1.4
کنترلر AZ_IOT 1.4 یک ترمینال هوشمند جمعآوری داده و کنترل است که با بهره‌گیری از پردازنده ARM و تراشه ESP32، امکان دریافت اطلاعات سنسورها، پردازش داده‌ها و برقراری ارتباط با تجهیزات و سامانههای اینترنت اشیا را فراهم میکند. این کنترلر به نمایشگر رنگی ۳.۲ اینچی مجهز شده و امکان مشاهده اطلاعات و تنظیم پارامترهای دستگاه از طریق نمایشگر و سه کلید تعبیهشده روی آن را در اختیار کاربر قرار می‌دهد. این محصول از ارتباط بی‌سیم Wi-Fi و پروتکل‌های MQTT و HTTP برای تبادل اطلاعات با اینترنت و سرور پشتیبانی میکند. همچنین با برخورداری از رابط‌های ارتباطی RS-485، CAN Bus و I²C، قابلیت اتصال به سنسورها و تجهیزات سازگار را فراهم می‌سازد. پشتیبانی از پروتکل Modbus RTU نیز امکان ارتباط با تجهیزات صنعتی و سامانههای اتوماسیون را فراهم میکند. طراحی ماژولار، دو ترمینال اتصال سنسورهای دیجیتال دما با ظرفیت مجموع تا ۴۰ سنسور، ترمینال اختصاصی سنسور رطوبت، دو ورودی دیجیتال و دو خروجی دیجیتال ایزوله، این کنترلر را به گزینه‌ای مناسب برای پروژه‌های متنوع اینترنت اشیا تبدیل کرده است. AZ_IOT14 میتواند در سامانههای پایش و کنترل محیطی، گلخانه‌ها، سیلوها، مرغداری‌ها، اتاق‌های سرور و سایر کاربردهای صنعتی مورد استفاده قرار گیرد.مشخصات سخت‌افزاری
- پردازنده مبتنی بر ARM به همراه تراشه ESP32
- صفحه‌نمایش رنگی ۳.۲ اینچی
- ارتباط بی‌سیم Wi-Fi در باند فرکانسی ۲.۴۱۲ تا ۲.۴۸۴ گیگاهرتز
- دو ترمینال اتصال سنسورهای دیجیتال دما با پشتیبانی از حداکثر ۴۰ سنسور
- ترمینال اختصاصی اتصال سنسور رطوبت
- ترمینال ارتباطی RS-485
- رابط ارتباطی CAN Bus
- رابط ارتباطی I²C
- درگاه USB
- پشتیبانی از پروتکل MQTT برای ارتباط با سرور
- پشتیبانی از پروتکل HTTP برای تبادل اطلاعات از طریق اینترنت
- پشتیبانی از پروتکل Modbus RTU برای ارتباط با تجهیزات صنعتی
- دو ورودی دیجیتال
- دو خروجی رله مستقل با حداکثر جریان بار ۵ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC
- ولتاژ تغذیه ۹ تا ۳۶ ولت DC
- جریان مصرفی در حالت کار: ۵۰ تا ۳۴۰ میلیآمپر
- جریان مصرفی در حالت آمادهبهکار: کمتر از ۵۰ میلیآمپر
- حداکثر جریان لحظه‌ای هنگام برقراری ارتباط: ۱ آمپر
- محدوده دمای کاری اعلامشده: منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد
- وزن دستگاه: ۱۰۰ گرم
- طراحی ماژولار با قابلیت توسعه سخت‌افزاری متناسب با نیاز پروژه
کاربردها
- گلخانه‌های هوشمند و سامانههای کنترل محیطی
- سیلوهای ذخیره غلات و سامانههای پایش شرایط محیطی
- مرغداری‌ها و واحدهای پرورش طیور
- سردخانه‌ها و انبارهای نگهداری مواد غذایی
- اتاق‌های سرور و مراکز داده
- داروخانه‌ها و محیط‌های نگهداری محصولات حساس به شرایط محیطی
- سامانههای جمعآوری داده و مانیتورینگ صنعتی
- اتصال سنسورها و تجهیزات سازگار با Modbus RTU به سامانههای اینترنت اشیا
- کنترل تجهیزات و عملگرهای الکتریکی از طریق خروجی‌های رله
- طراحی و پیاده‌سازی راهکارهای سفارشی اینترنت اشیا (IoT)
| مشخصات تغذیه و مصرف انرژی |
|---|
| ولتاژ تغذیه: ۹ تا ۳۶ ولت DC |
| تغذیه پیشنهادی: ۱۲ ولت DC |
| حداکثر جریان لحظه‌ای: ۱ آمپر هنگام برقراری ارتباط |
| جریان مصرفی در حالت کاری: ۵۰ تا ۳۴۰ میلیآمپر |
| جریان مصرفی در حالت آمادهبهکار: کمتر از ۵۰ میلیآمپر |
| مشخصات ارتباطی |
|---|
| ارتباط بی‌سیم: Wi-Fi |
| بازه فرکانسی Wi-Fi: ۲.۴۱۲ تا ۲.۴۸۴ گیگاهرتز |
| رابط ارتباط سریال: RS-485 |
| نرخ انتقال داده RS-485: ۳۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه |
| درگاه ارتباطی: USB |
| رابط ارتباطی: I²C |
| رابط ارتباطی: CAN Bus |
| پروتکل ارتباط با سرور: MQTT |
| پروتکل ارتباط اینترنتی: HTTP |
| پروتکل ارتباط صنعتی: Modbus RTU |
| مشخصات ورودی و خروجی |
|---|
| ورودی دیجیتال: ۲ کانال |
| خروجی رله: ۲ کانال مستقل |
| حداکثر جریان بار هر رله: ۵ آمپر |
| حداکثر ولتاژ کنتاکت رله: ۲۵۰ ولت AC / ۳۰ ولت DC |
| اتصال سنسور دما: دو ترمینال با پشتیبانی از حداکثر ۴۰ سنسور |
| اتصال سنسور رطوبت: ترمینال اختصاصی |
| مشخصات فیزیکی و محیطی |
|---|
| طول: ۱۲۰ میلیمتر |
| عرض: ۹۵ میلیمتر |
| ارتفاع: ۵۵ میلیمتر |
| وزن: حدود ۱۰۰ گرم |
| بازه دمای کاری اعلامشده: منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد |
ویژگی‌ها و قابلیت‌های کنترلر AZ_IOT14
کنترلر AZ_IOT14 با بهره‌گیری از پردازنده ARM و تراشه ESP32، نمایشگر رنگی، رابط‌های ارتباطی متنوع و ورودی‌ها و خروجی‌های کنترلی، راهکاری انعطاف‌پذیر برای جمعآوری داده و کنترل تجهیزات در پروژه‌های اینترنت اشیا فراهم میکند.
پردازش مبتنی بر ARM و ESP32
ترکیب پردازنده مبتنی بر ARM و تراشه ESP32 برای پیاده‌سازی وظایف کنترلی، جمعآوری اطلاعات و برقراری ارتباطات موردنیاز در سامانههای اینترنت اشیا.
نمایشگر رنگی ۳.۲ اینچی
نمایشگر داخلی امکان مشاهده اطلاعات دستگاه و ایجاد صفحات تنظیمات را فراهم میکند. کاربر میتواند از طریق سه کلید تعبیهشده روی کنترلر با منوهای دستگاه تعامل داشته باشد.
ارتباط بی‌سیم Wi-Fi
ارتباط Wi-Fi در باند فرکانسی ۲.۴۱۲ تا ۲.۴۸۴ گیگاهرتز، امکان اتصال کنترلر به شبکه و تبادل اطلاعات با سامانههای سازگار را فراهم میکند.
ارتباط با سرور و اینترنت
پشتیبانی از پروتکل‌های MQTT و HTTP برای تبادل داده با سرور و استفاده در راهکارهای اینترنت اشیا و سامانههای مانیتورینگ از راه دور.
اتصال سنسورهای دما
دو ترمینال اختصاصی برای اتصال سنسورهای دیجیتال دما، با ظرفیت پشتیبانی از حداکثر ۴۰ سنسور، امکان جمعآوری داده‌های دمایی در کاربردهای مختلف را فراهم می‌کنند.
ترمینال سنسور رطوبت
وجود ترمینال اختصاصی اتصال سنسور رطوبت، امکان توسعه سامانههای پایش محیطی و جمعآوری اطلاعات رطوبت را با توجه به سنسور سازگار فراهم میکند.
رابط‌های ارتباطی صنعتی
پشتیبانی از RS-485 و پروتکل Modbus RTU برای ارتباط با تجهیزات صنعتی سازگار، در کنار رابط‌های USB، I²C و CAN Bus برای اتصال به سامانه‌ها و تجهیزات متناسب با پروژه.
ورودی و خروجی‌های کنترلی
دو ورودی دیجیتال و دو خروجی رله مستقل برای دریافت سیگنال‌های دیجیتال و کنترل تجهیزات الکتریکی سازگار. بار متصل به رله باید در محدوده مجاز جریان و ولتاژ کنتاکت قرار داشته باشد.
طراحی ماژولار و توسعه‌پذیر
ساختار ماژولار کنترلر امکان افزودن ماژولهای توسعه متناسب با نیاز پروژه را فراهم میکند و استفاده از آن را در راهکارهای متنوع اینترنت اشیا امکان‌پذیر می‌سازد.
روش‌های تنظیم و ارتباط با کنترلر AZ_IOT14
کنترلر AZ_IOT14 با نمایشگر داخلی، رابط‌های ارتباطی متنوع و قابلیت اتصال به شبکه، امکان تعامل با دستگاه و تبادل اطلاعات با تجهیزات و سامانههای سازگار را متناسب با نیاز پروژه فراهم میکند.
تنظیمات از طریق نمایشگر
نمایشگر رنگی ۳.۲ اینچی دستگاه امکان ایجاد صفحات تنظیمات و مشاهده اطلاعات را فراهم میکند. سه کلید تعبیهشده روی کنترلر برای حرکت در منوها و تعامل با رابط کاربری دستگاه در نظر گرفته شده‌اند.
رابط کاربری محلیارتباط از طریق Wi-Fi
ارتباط بی‌سیم Wi-Fi امکان اتصال کنترلر به شبکه را فراهم میکند. این ارتباط در کنار پروتکل‌های MQTT و HTTP برای تبادل اطلاعات با سرور و استفاده در سامانههای اینترنت اشیا کاربرد دارد.
Wi-Fi و ارتباط شبکهایاتصال به تجهیزات و سنسورها
رابط RS-485 و پروتکل Modbus RTU برای ارتباط با تجهیزات صنعتی سازگار قابل استفاده‌اند. رابط‌های I²C، CAN Bus و USB نیز امکان اتصال به تجهیزات متناسب با طراحی و نیاز پروژه را فراهم می‌کنند.
ارتباطات سیمی و صنعتیسوالات متداول کنترلر AZ_IOT14
