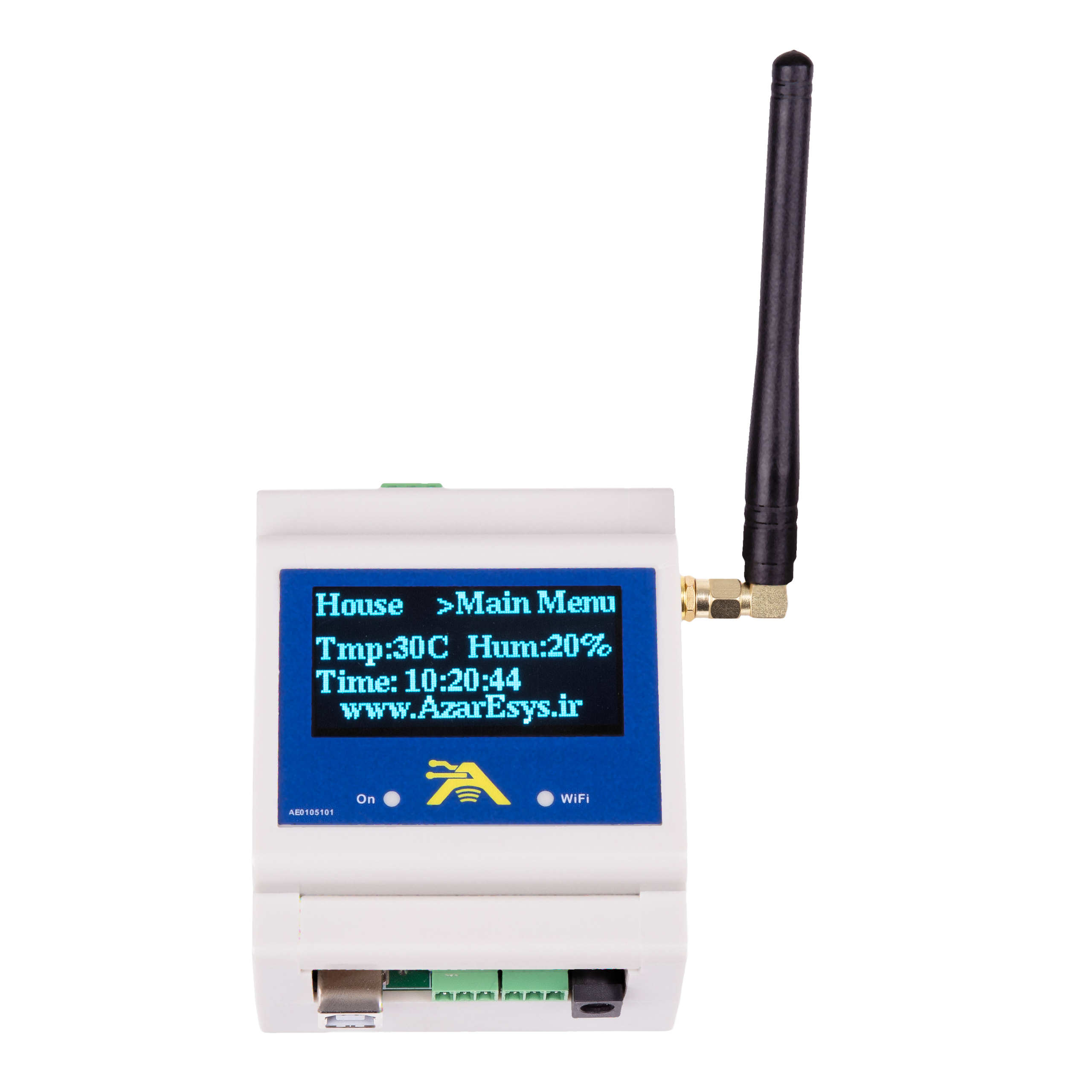

کنترلر هوشمند AZ-IOT15
ماژول AZ-IOT15 یک ترمینال هوشمند جمعآوری داده و کنترل مبتنی بر Wi-Fi است که برای استفاده در راهکارهای اینترنت اشیا و سامانههای پایش و کنترل محیطی طراحی شده است. این ماژول با بهره‌گیری از پردازنده ESP32، اطلاعات سنسورها را دریافت کرده و امکان انتقال آن‌ها به سامانههای نرم‌افزاری و پلتفرم اینترنت اشیای زیتا را فراهم میکند. پشتیبانی از پروتکلهای MQTT و HTTP برای ارتباط با اینترنت و Modbus RTU از طریق رابط RS-485، امکان اتصال به سنسورها و تجهیزات اتوماسیون صنعتی سازگار را فراهم می‌سازد. همچنین ورودی‌ها و خروجی‌های دیجیتال ایزوله، قابلیت ارتباط با تجهیزات جانبی و اجرای فرمان‌های کنترلی را در کاربردهای مختلف فراهم می‌کنند. کنترلر AZ-IOT15 به نمایشگر تکرنگ ۲.۴۲ اینچی برای مشاهده اطلاعات و دو کلید کنترلی برای انجام تنظیمات دستگاه مجهز است. پشتیبانی از اتصال سنسورهای دما و رطوبت، در کنار قابلیت جمعآوری و انتقال داده‌ها، این محصول را به گزینه‌ای مناسب برای گلخانه‌ها، سیلوها، مرغداری‌ها، اتاق‌های سرور و سایر کاربردهای صنعتی و نیمه‌صنعتی اینترنت اشیا تبدیل میکند. طراحی جمع‌وجور و قابلیت اتصال به شبکه Wi-Fi، در کنار پشتیبانی از ارتباطات صنعتی، امکان استفاده از کنترلر AZ-IOT15 را در پروژه‌های متنوع فراهم میکند. این دستگاه راهکاری کاربردی برای جمعآوری داده‌ها، پایش وضعیت تجهیزات و اجرای فرمان‌های کنترلی در بستر اینترنت اشیا است.مشخصات سخت‌افزاری
- صفحه‌نمایش تکرنگ ۲.۴۲ اینچی
- دو کلید کنترلی برای انجام تنظیمات دستگاه
- پردازنده ESP32
- ارتباط بی‌سیم Wi-Fi
- دو ترمینال اتصال سنسورهای دیجیتال دما با پشتیبانی از حداکثر ۴۰ سنسور
- ترمینال اختصاصی اتصال سنسور رطوبت
- ترمینال ارتباطی RS-485
- پشتیبانی از پروتکل MQTT برای ارتباط با سرور
- پشتیبانی از پروتکل HTTP برای ارتباط اینترنتی
- پشتیبانی از پروتکل Modbus RTU برای ارتباط با تجهیزات صنعتی
- دو ورودی دیجیتال
- دو خروجی رله مستقل
- ورودی‌ها و خروجی‌های دیجیتال ایزوله
- درگاه Micro-USB برای تنظیم پارامترهای ارتباط سریال
- ولتاژ تغذیه: ۹ تا ۳۶ ولت DC
- قابلیت تنظیم پارامترهای ارتباط سریال، شامل نرخ انتقال داده، بیت داده، توازن و بیت توقف
کاربردها
- گلخانه‌های هوشمند و سامانههای کنترل محیطی
- سیلوهای ذخیره و نگهداری غلات
- مرغداری‌ها و واحدهای پرورش طیور
- اتاق‌های سرور و مراکز داده
- داروخانه‌ها و محیط‌های نیازمند پایش شرایط محیطی
- جمعآوری داده‌های سنسورها و انتقال اطلاعات به اینترنت
- پایش و کنترل تجهیزات از راه دور
- اتصال سنسورها و تجهیزات سازگار با پروتکل Modbus RTU
- تجهیزات سخت‌افزاری راهکارهای مبتنی بر اینترنت اشیا (IoT)
- سایر کاربردهای صنعتی و نیمه‌صنعتی متناسب با نیاز پروژه
| مشخصات تغذیه و مصرف انرژی |
|---|
| ولتاژ تغذیه: ۹ تا ۳۶ ولت DC |
| تغذیه مرجع: ۱۲ ولت DC |
| حداکثر جریان لحظه‌ای: ۱ آمپر هنگام برقراری ارتباط |
| جریان مصرفی در حالت کاری: ۵۰ تا ۳۴۰ میلی‌آمپر |
| جریان مصرفی در حالت آماده‌به‌کار: کمتر از ۵۰ میلی‌آمپر |
| مشخصات ارتباطی |
|---|
| پردازنده ارتباطی: ESP32 |
| ارتباط بی‌سیم: Wi-Fi |
| بازه فرکانسی Wi-Fi: ۲.۴۱۲ تا ۲.۴۸۴ گیگاهرتز |
| پروتکلهای اینترنتی: MQTT و HTTP |
| رابط ارتباط صنعتی: RS-485 |
| پروتکل ارتباط صنعتی: Modbus RTU |
| نرخ انتقال داده RS-485: ۳۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه |
| درگاه تنظیم پارامترهای سریال: Micro-USB |
| تنظیمات ارتباط سریال: ۷ یا ۸ بیت داده، بدون توازن یا توازن زوج و فرد، ۱ یا ۲ بیت توقف |
| مشخصات ورودی و خروجی |
|---|
| ورودی دیجیتال: ۲ کانال |
| خروجی رله: ۲ کانال مستقل |
| حداکثر جریان بار هر رله: ۵ آمپر |
| حداکثر ولتاژ کنتاکت رله: ۲۵۰ ولت AC / ۳۰ ولت DC |
| ورودی سنسور دما: ۲ ترمینال، با پشتیبانی از حداکثر ۴۰ سنسور در پیکربندی تعریف‌شده |
| ورودی سنسور رطوبت: ترمینال اختصاصی |
| ایزولاسیون دیجیتال: ورودی‌ها و خروجی‌های دیجیتال ایزوله |
| مشخصات فیزیکی و محیطی |
|---|
| نمایشگر: تکرنگ ۲.۴۲ اینچی |
| کلیدهای کنترلی: ۲ کلید |
| ابعاد: ۸۵ × ۹۰ × ۷۵ میلی‌متر |
| وزن: حدود ۱۰۰ گرم |
| بازه دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد |
ویژگی‌ها و قابلیت‌های کنترلر AZ-IOT 1.5
کنترلر AZ-IOT15 با پردازنده ESP32، ارتباط بی‌سیم Wi-Fi، رابط صنعتی RS-485 و ورودی‌ها و خروجی‌های دیجیتال ایزوله، راهکاری کاربردی برای جمعآوری داده و کنترل تجهیزات در سامانههای اینترنت اشیا فراهم میکند.
پردازنده ESP32
بهره‌گیری از پردازنده ESP32 برای مدیریت ارتباطات بی‌سیم، دریافت اطلاعات سنسورها و اجرای وظایف کنترلی در سامانههای اینترنت اشیا.
ارتباط بی‌سیم Wi-Fi
امکان اتصال به شبکه بی‌سیم برای انتقال داده‌ها و برقراری ارتباط با زیرساختهای نرم‌افزاری و سامانههای پایش از راه دور.
ارتباط با سرور و اینترنت
پشتیبانی از پروتکلهای MQTT و HTTP برای تبادل داده با سرورها و استفاده از قابلیت‌های آنلاین در راهکارهای مبتنی بر اینترنت اشیا.
سازگاری با تجهیزات صنعتی
پشتیبانی از رابط RS-485 و پروتکل Modbus RTU برای ارتباط با سنسورها، تجهیزات اندازه‌گیری و سامانههای اتوماسیون صنعتی سازگار.
اتصال سنسورهای دما و رطوبت
برخورداری از دو ترمینال اتصال سنسورهای دیجیتال دما با پشتیبانی از حداکثر ۴۰ سنسور در پیکربندی تعریف‌شده و یک ترمینال اختصاصی سنسور رطوبت.
نمایشگر و کنترل محلی
نمایشگر تکرنگ ۲.۴۲ اینچی برای مشاهده اطلاعات دستگاه و دو کلید کنترلی برای دسترسی به منوها و انجام تنظیمات موردنیاز.
ورودی و خروجی دیجیتال ایزوله
دو ورودی دیجیتال و دو خروجی رله مستقل برای دریافت وضعیت تجهیزات و اجرای فرمان‌های کنترلی، با برخورداری از ایزولاسیون دیجیتال طبق مشخصات محصول.
تنظیم پارامترهای ارتباط سریال
امکان تنظیم پارامترهایی مانند نرخ انتقال داده، تعداد بیت‌های داده، توازن و بیت توقف از طریق درگاه Micro-USB مطابق قابلیت‌های دستگاه.
کاربرد در محیط‌های متنوع
مناسب برای جمعآوری داده و پایش محیطی در گلخانه‌ها، سیلوها، مرغداری‌ها، اتاق‌های سرور، داروخانه‌ها و سایر پروژه‌های اینترنت اشیا.
روش‌های تنظیم و مدیریت کنترلر AZ-IOT15
کنترلر AZ-IOT15 با برخورداری از نمایشگر داخلی، کلیدهای کنترلی و درگاه Micro-USB، امکان مشاهده اطلاعات و انجام تنظیمات ارتباطی را فراهم میکند. همچنین با اتصال به شبکه Wi-Fi، قابلیت ارتباط با سامانههای آنلاین اینترنت اشیا را دارد.
تنظیمات از طریق نمایشگر
نمایشگر تکرنگ ۲.۴۲ اینچی دستگاه برای مشاهده اطلاعات و وضعیت سیستم در نظر گرفته شده است. دو کلید کنترلی روی دستگاه نیز امکان پیمایش منوها و انجام تنظیمات پشتیبانیشده را فراهم می‌کنند.
نمایشگر و کلیدهای کنترلیتنظیم پارامترهای ارتباط سریال
از طریق درگاه Micro-USB می‌توان پارامترهای ارتباط سریال دستگاه را مطابق امکانات نرم‌افزاری آن پیکربندی کرد. این پارامترها شامل نرخ انتقال داده، تعداد بیت‌های داده، توازن و بیت توقف هستند.
درگاه Micro-USBارتباط آنلاین با پلتفرم زیتا
با اتصال دستگاه به شبکه Wi-Fi و برقراری ارتباط با سرور، امکان انتقال داده‌ها و استفاده از قابلیت‌های پایش و مدیریت آنلاین فراهم میشود. این قابلیت به پیکربندی شبکه و سرویس‌های فعال در پروژه بستگی دارد.
Wi-Fi و اینترنت اشیاسوالات متداول کنترلر AZ-IOT 1.5
