سنسور شیب

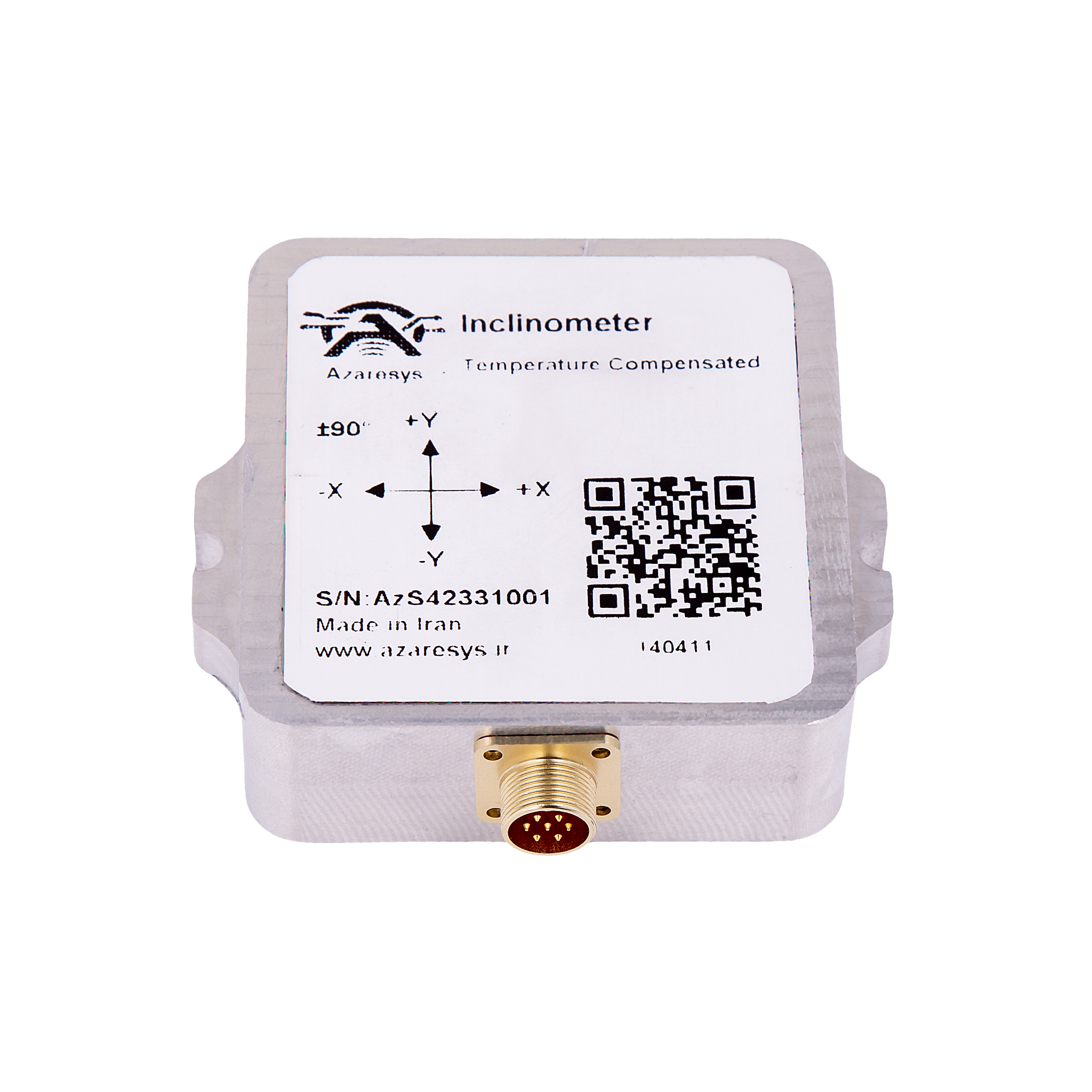

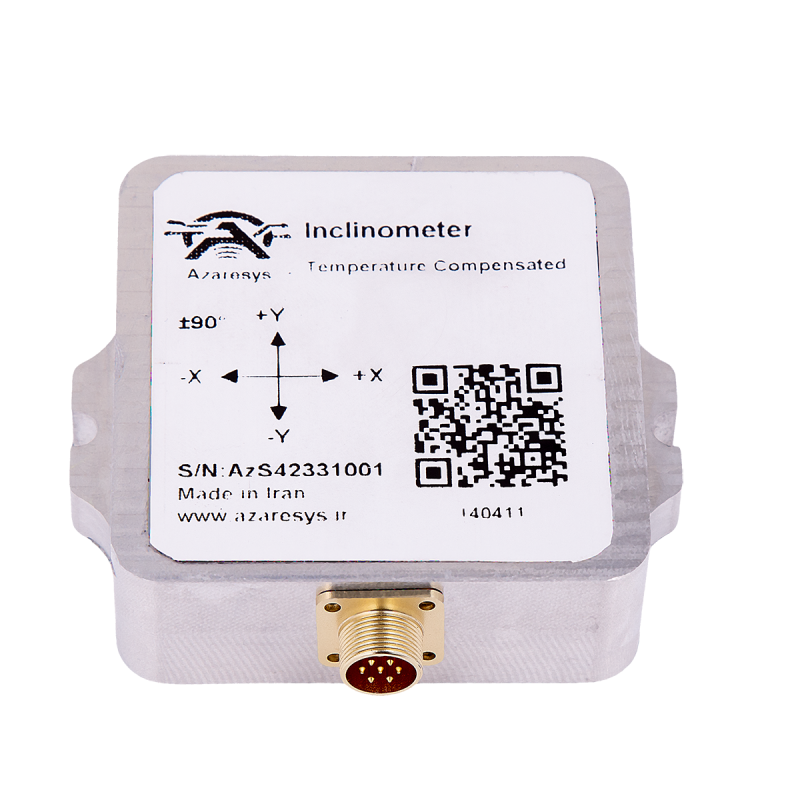

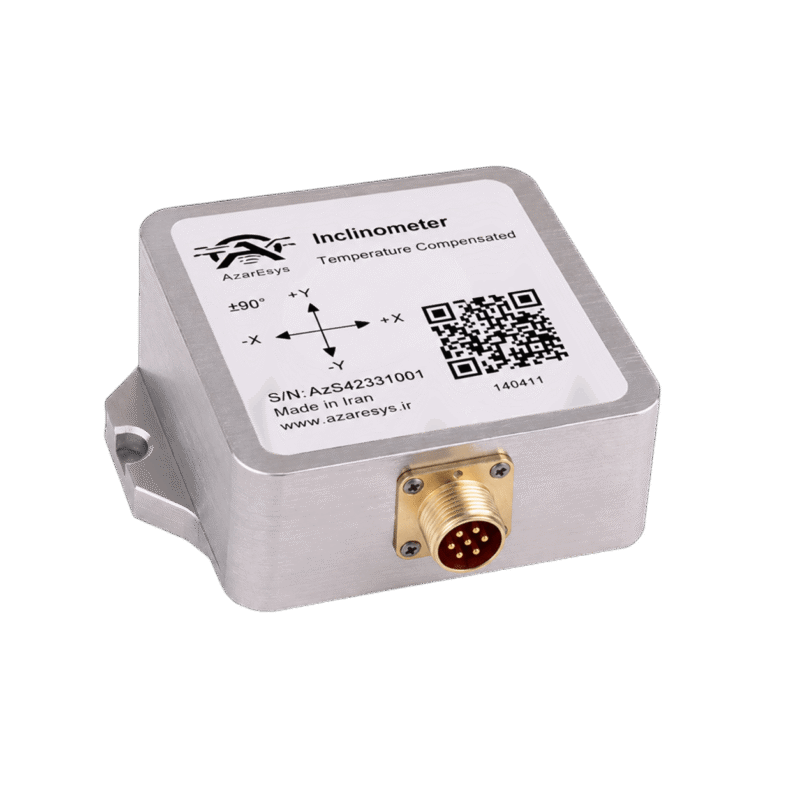

سنسور شیب صنعتی ATS-20290A یک سنسور شیب و زاویه دو محوره (Dual-Axis Inclinometer) است که برای اندازهگیری دقیق میزان شیب و انحراف در دو محور X و Y طراحی شده است. این سنسور با بهرهگیری از حسگر MEMS سهبعدی و قابلیت اندازهگیری زاویه در محدوده ±90 درجه، امکان پایش دقیق تغییرات وضعیت، تراز و انحراف تجهیزات و سازهها را فراهم میکند. رزولوشن 0.01 درجه و دقت مطلق 0.016 درجه در دمای 25°C، این محصول را به گزینهای مناسب برای کاربردهایی تبدیل کرده است که اندازهگیری دقیق زاویه و تغییرات کوچک شیب اهمیت دارد.سنسور ATS-20290A علاوه بر قابلیت اندازهگیری دقیق، برای استفاده در محیطهای صنعتی و پروژههای پایش بلندمدت طراحی شده است. بدنه آلومینیومی مقاوم با درجه حفاظت IP67، محدوده دمای عملیاتی 30- تا 80+ درجه سانتیگراد و کانکتور صنعتی 7 پین، امکان استفاده از این سنسور شیب صنعتی را در شرایط کاری مختلف فراهم میکند. این سنسور از رابطهای سریال RS485، RS422 و RS232 و پروتکل Modbus-RTU پشتیبانی میکند و امکان تنظیم پارامترهای ارتباطی و ارسال داده در قالبهای مختلف را در اختیار کاربر قرار میدهد.
این Inclinometer صنعتی میتواند در سیستمهای پایش و کنترل برای اندازهگیری شیب و انحراف ماشینآلات و تجهیزات صنعتی، پلتفرمهای متحرک، رباتیک، ماشینآلات کشاورزی، تجهیزات حملونقل ریلی، جرثقیلها و بالابرها، سازهها و پلها مورد استفاده قرار گیرد. قابلیت ارتباط مستقیم با سیستمهای کنترلی و تجهیزات مبتنی بر RS485 و Modbus-RTU، استفاده از آن را در پروژههای اتوماسیون صنعتی، مانیتورینگ و اینترنت اشیاء (IoT) سادهتر میکند.
مشخصات فنی ATS-20290A
- نوع حسگر: اینکلینومتر دو محوره (X و Y) مبتنی بر المان MEMS خازنی
- دقت و رزولوشن: رزولوشن 0.01 درجه و دقت مطلق 0.016 درجه در دمای 25 درجه سانتیگراد
- تکرارپذیری: 0.02 درجه در وضعیت ثابت
- ارتباط سریال: پشتیبانی از RS485، RS422 و RS232
- پروتکل و مود کاری: Modbus-RTU، پشتیبانی از فرمتهای String و Hex، مود Master-Slave و Continuous
- مشخصات الکتریکی: تغذیه 9 تا 36 ولت DC و جریان مصرفی 10 تا 20 میلیآمپر
- ابعاد و وزن: 82 × 70 × 35 میلیمتر، وزن 300 گرم
- محیطی و بدنه: بدنه آلومینیومی مقاوم با استاندارد حفاظتی IP67
- بازه دمایی: دمای کاری 30- تا 80+ درجه سانتیگراد و دمای نگهداری 40- تا 100+ درجه سانتیگراد
- کالیبراسیون: کالیبراسیون کارخانهای دما، بایاس و گین؛ با خطای دمایی 0.01 درجه در محدوده کالیبرهشده
- کانکتور: کانکتور 7 پین طلایی روسی (Golden Russian Connector)
کاربردهای رایج
- پایش و کنترل ماشینآلات راهسازی و تجهیزات عمرانی
- کنترل وضعیت و ایمنی جرثقیلها، بالابرها و سیستمهای لیفتینگ
- مانیتورینگ پایداری سازهها و پلها در پروژههای صنعتی
- استفاده در تجهیزات کشاورزی و ماشینآلات مدرن زراعی
- کاربرد در رباتیک و پلتفرمهای متحرک صنعتی
- پایش تجهیزات حملونقل ریلی و سیستمهای انتقال نیرو

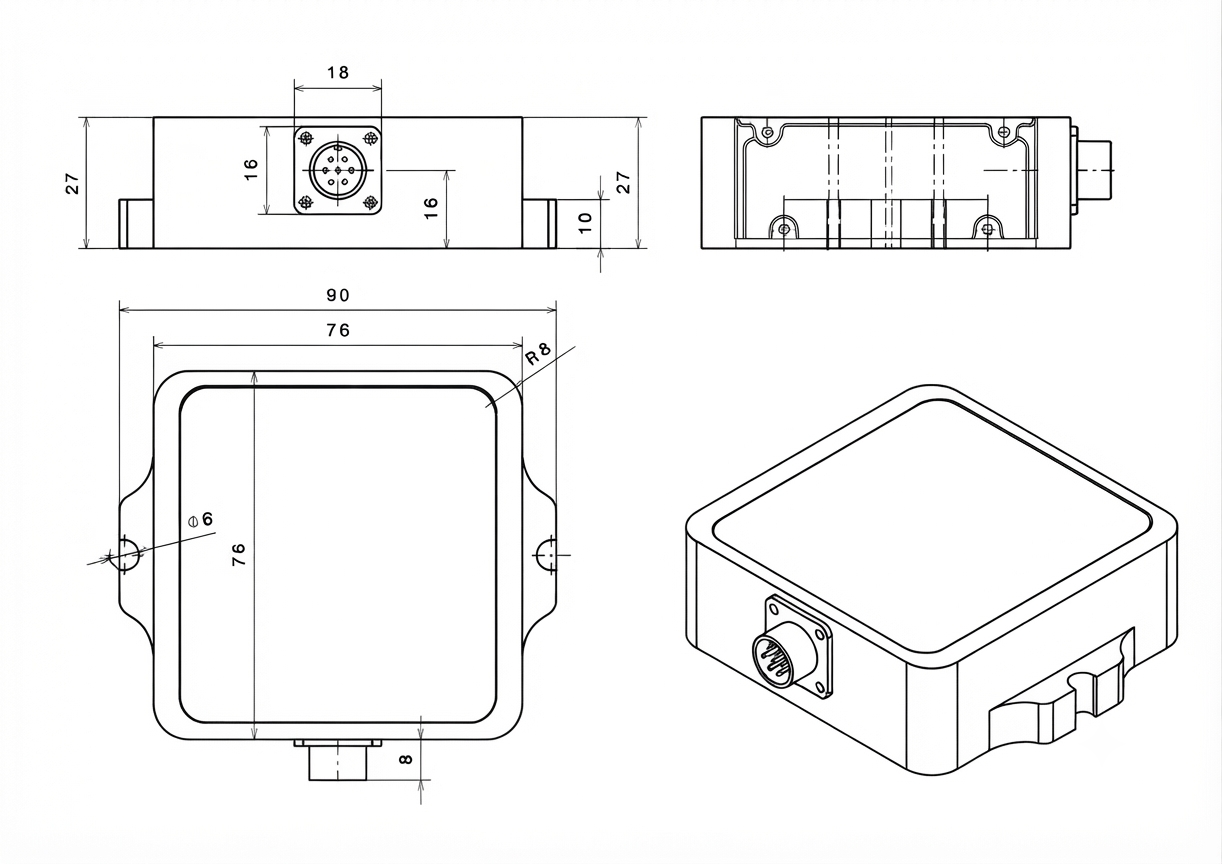

تصاویر فنی محصول
| مشخصات اندازهگیری |
|---|
| نوع حسگر: اینکلینومتر دو محوره (X و Y) مبتنی بر المان MEMS خازنی |
| محورهای اندازهگیری: دو محور X و Y |
| رزولوشن: 0.01 درجه |
| دقت مطلق: 0.016 درجه در دمای 25 درجه سانتیگراد |
| تکرارپذیری: 0.02 درجه در وضعیت ثابت |
| کالیبراسیون: کالیبراسیون کارخانهای دما، بایاس و گین |
| مشخصات الکتریکی و ارتباطی |
|---|
| ولتاژ تغذیه: 9 تا 36 ولت DC |
| جریان مصرفی: 10 تا 20 میلیآمپر |
| رابطهای ارتباطی: RS485، RS422 و RS232 |
| پروتکل ارتباطی: Modbus-RTU |
| نوع خروجی داده: ASCII / Hex (قابل تنظیم) |
| حالتهای کاری: Master-Slave و Continuous |
| مشخصات مکانیکی و محیطی |
|---|
| ابعاد: 82 × 70 × 35 میلیمتر |
| وزن: 300 گرم |
| جنس بدنه: آلومینیوم مقاوم |
| درجه حفاظت: IP67 |
| دمای عملیاتی: 30- تا 80+ درجه سانتیگراد |
| دمای نگهداری: 40- تا 100+ درجه سانتیگراد |

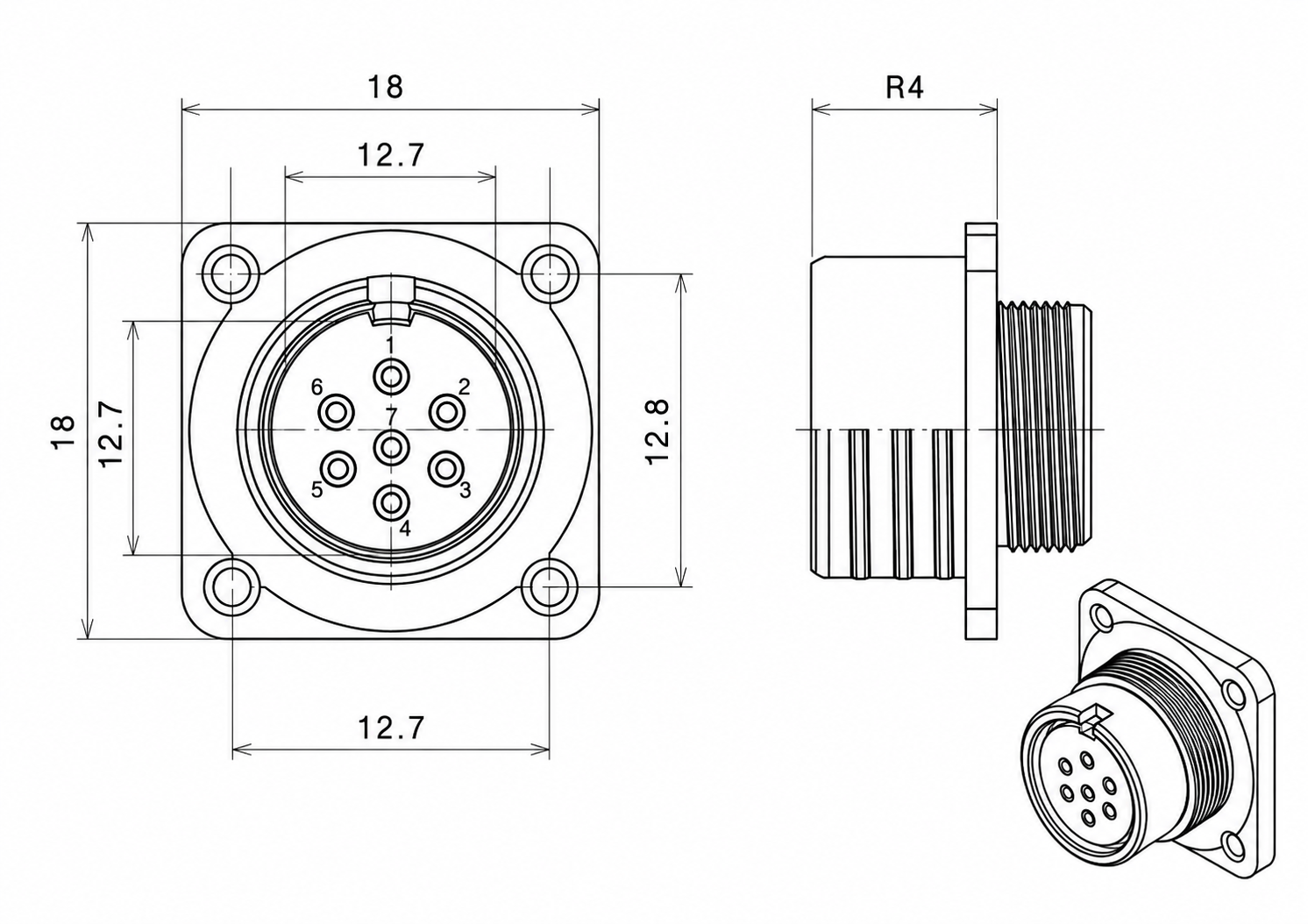

| کانکتور: کانکتور 7 پین طلایی روسی (Golden Russian Connector) |
سوالات متداول سنسور شیب دو محوره ATS-20290A
آیا این سنسور برای استفاده در فضای باز و محیطهای مرطوب مناسب است؟
بله، سنسور ATS-20290A دارای بدنه آلومینیومی مستحکم با استاندارد حفاظتی IP67 است که آن را در برابر نفوذ گرد و غبار و رطوبت کاملاً مقاوم کرده و برای کاربردهای صنعتی فضای باز ایدهآل است.
آیا امکان اتصال سنسور به پیالسی (PLC) وجود دارد؟
بله، به دلیل پشتیبانی از پروتکل استاندارد Modbus-RTU و درگاههای سریال RS485، RS422 و RS232، این سنسور به راحتی با اکثر پیالسیهای صنعتی و سیستمهای مانیتورینگ یکپارچه میشود.
آیا سنسور قبل از ارسال کالیبره شده است؟
بله، تمام سنسورهای ATS-20290A در کارخانه توسط تجهیزات آزمایشگاهی دقیق کالیبره شدهاند و خطاهای بایاس و گین به همراه جبرانسازی دمایی در بازه کاری روی آنها اعمال شده است.
خروجی دادههای این سنسور به چه صورتی قابل تنظیم است؟
کاربر میتواند دادهها را به صورت پیوسته در فرمتهای ASCII یا Hex و همچنین از طریق پروتکل Modbus-RTU با قابلیت تنظیم نرخ ارسال دادهها دریافت کند.
دامنه اندازهگیری و دقت این اینکلینومتر چقدر است؟
این سنسور شیب را در دو محور (X و Y) تا بازه مثبت و منفی ۹۰ درجه اندازهگیری میکند. رزولوشن آن ۰.۰۱ درجه و دقت مطلق آن در دمای ۲۵ درجه سانتیگراد برابر با ۰.۰۱۶ درجه است.
منبع تغذیه و میزان مصرف برق سنسور چقدر است؟
سنسور با ولتاژ تغذیه مستقیم (DC) در بازه ۹ تا ۳۶ ولت کار میکند و جریان مصرفی آن بین ۱۰ تا ۲۰ میلیآمپر است.
نوع کانکتور ارتباطی سنسور چیست؟
این سنسور مجهز به یک کانکتور صنعتی ۷ پین طلایی روسی (Golden Russian connector) است که اتصال محکم و پایداری را در محیطهای صنعتی سخت فراهم میکند.
چه بازه دمایی برای عملکرد و نگهداری این سنسور تعریف شده است؟
بازه دمای عملیاتی سنسور از ۳۰- تا ۸۰+ درجه سانتیگراد است و در حالت نگهداری (انبارش) میتواند دماهای بین ۴۰- تا ۱۰۰+ درجه سانتیگراد را تحمل کند.
آیا این سنسور در پروژههای عمرانی و پایداری سازهها کاربرد دارد؟
بله، به دلیل دقت بالا و پایداری در برابر شرایط محیطی، این سنسور گزینهای بسیار مناسب برای پایش پلها، سازهها، تجهیزات راهسازی، جرثقیلها و ماشینآلات سنگین است.
ابعاد و وزن فیزیکی این اینکلینومتر چقدر است؟
ابعاد بدنه آلومینیومی این سنسور ۸۲ در ۷۰ در ۳۵ میلیمتر بوده و وزن آن معادل ۳۰۰ گرم است.
ویژگیها و مزایای کلیدی ATS-20290A
دقت بالا، طراحی صنعتی و قابلیت اتصال آسان به سیستمهای کنترلی، این سنسور شیب را به گزینهای مناسب برای کاربردهای صنعتی و عمرانی تبدیل کرده است.
دقت و کالیبراسیون تضمینشده
سنسور ATS-20290A با دقت بالا و کالیبراسیون کارخانهای، اندازهگیری پایدار زاویه شیب را در شرایط مختلف کاری فراهم میکند.
ارتباط صنعتی استاندارد
پشتیبانی از RS485، RS422، RS232 و پروتکل Modbus-RTU برای اتصال آسان به PLC و سیستمهای مانیتورینگ صنعتی.
طراحی صنعتی و مقاوم
بدنه آلومینیومی مقاوم با استاندارد حفاظتی IP67 برای عملکرد مطمئن در محیطهای صنعتی و فضای باز.
یکپارچهسازی آسان
امکان استفاده در پروژههای پایش از راه دور، تجهیزات هوشمند و سامانههای کنترل مبتنی بر اینترنت اشیا.
